钢结构厂房一般由那些构件组成

发布日期:2017/1/12

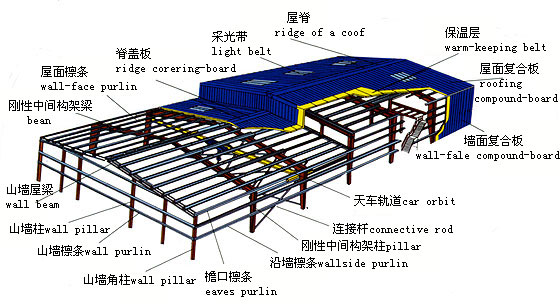

单层钢结构厂房一般是由屋盖结构、柱、吊车梁、制动梁(或制动桁架)、各种支撑以及墙架等构件组成的空间体系。这些构件按其作用可分为下面几类:
(1)、横向框架 由柱和它所支承的屋架或屋盖横梁组成,是单层钢结构厂房的主要承重体系,承受结构的自重、风、雪荷载和吊车的竖向与横向荷载,并把这些荷载传递到基础。
(2)、屋盖结构 承担屋盖荷载的结构体系,包括横向框架的横梁、托架、中间屋架、天窗架、檩条等。
(3)、支撑体系 包括屋盖部分的支撑和柱间支撑等,它一方面与柱、吊车梁等组成单层钢结构厂房的纵向框架,承担纵向水平荷载;另一方面又把主要承重体系由个别的平面结构连成空间的整体结构,从而保证了单层厂房钢结构所必需的刚度和稳定。
(4)、吊车梁和制动梁(或制动桁架)主要承受吊车竖向及水平荷载,并将这些荷载传到横向框架和纵向框架上。
(5)、墙架 承受墙体的自重和风荷载。
此外,还有一些次要的构件如梯子、走道、门窗等。在某些单层厂房钢结构中,由于工艺操作上的要求,还设有工作平台。
一、柱网布置
柱网布置(layout of column rows)就是确定单层钢结构厂房承重柱在平面上的排列,即确定它们的纵向和横向定位轴线所形成的网格。单层厂房钢结构的跨度就是柱纵向定位轴线之间的尺寸,单层厂房钢结构的柱距就是柱子在横向定位轴线之间的尺寸。
二、温度伸缩缝
温度变化将引起结构变形,使厂房钢结构产生温度应力。故当厂房平面尺寸较大时,为避免产生过大的温度变形和温度应力,应在厂房钢结构的横向和纵向设置温度伸缩缝(temperature joint)。

温度伸缩缝的布置决定于钢结构的纵向和横向长度。纵向很长的厂房在温度变化时,纵向构件伸缩的幅度较大,引起整个结构变形,使构件内产生较大的温度应力,并可能导致墙体和屋面的破坏。为了避免这种不利后果的产生,常采用横向温度伸缩缝将单层钢结构厂房分成伸缩时互不影响的温度区段。
